Cáp Đồng Trục Là Gì ?

Cáp Đồng Trục Là Gì?

Dây cáp đồng trục là loại cáp điện với một lõi dẫn điện được bọc lại bởi một lớp điện môi không dẫn điện. Xung quanh quấn thêm một lớp bện kim loại, ngoài cùng lại có vỏ bọc cách điện. Từ đồng trục đến từ việc tất cả các lớp cáp đều dùng chung một trục hình học. Ứng dụng trong các Bộ Camera Trọn Gói

Vậy hôm nay Mtel xin chia sẻ với các bạn một số hiểu biết cơ bản về cáp đồng trục và cũng là cơ sở giúp bạn đưa ra quyết định lựa chọn loại cap thích hợp cho hệ thống camera sắp triển khai. Nhằm tiết kiệm chi phí mà vẫn đảm bảo được tính bền bỉ

Cáp đồng trục cho camera

• Dây cáp đồng trục là một loại cáp điện với một lõi dẫn điện được bọc lại bởi một lớp điện môi không dẫn điện.
• Xung quanh lớp điện mội có quấn thêm một lớp bện kim loại, ngoài cùng lại có vỏ bọc cách điện.
• Dây cáp đồng trục là loại dây cáp truyền dẫn dư liệu, đặc trưng bởi 2 lớp dây dẫn được cách ly có chung một trục hình học.
• Đây cũng chính là đặc điểm của cáp đồng trục so với các loại cáp khác
• Cáp đồng trục (hay gọi là cáp tín hiệu camera) là loại cáp tín hiệu có cấu trúc đồng trục gồm các lớp theo thứ tự sau: lõi, điện môi, bọc chống nhiễu và lớp vỏ.
• Cáp đồng trục chuyên dùng cho đường truyền tín hiệu vô tuyến, camera, truyền hình cáp,…

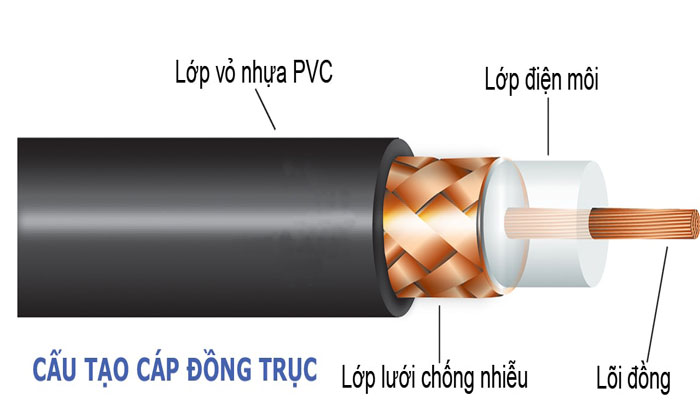

1. Cấu tạo dây cáp đồng trục

• Lõi truyền dẫn trung tâm: Thường được làm bằng đồng rắn hoặc kim loại mạ đồng hoặc bạc. Ngoài ra lõi truyền dẫn cũng có cấu tạo bằng các sợi đồng xoắn lại với nhau.
• Lớp dung môi: Làm từ chất liệu plastic rắn, Foam platic, PE, PTFE có tác dụng cố định vị trí lõi, cách ly hai dây dẫn ngăn cản dòng điện, tín hiệu, từ trường không bị thất thoát ra ngoài.
• Lớp màng mỏng tráng nhôm: Bao bọc lớp dung môi với lớp lưới bện kim loại có độ che phủ 100%  nhằm ngăn chặn nhiễu tần số vô tuyến RFI.
• Lớp lưới bện kim loại: Thường được làm bằng chất liệu thép mạ đồng, mạ bạc. Độ phủ của lớp lưới bện kim loại phụ thuộc vào nhà sản xuất, nó có thể lên đến 4 lớp lưới với mục đích giảm thiểu tối đa các tín hiệu gây nhiễu có thể ảnh hưởng đến đường truyền tín hiệu bên trong.
• Lớp vỏ bảo vệ cách điện: Được làm bằng nhựa PVC có độ dẻo dai cao tác dụng chủ yếu bảo vệ lớp dây dẫn khỏi những tác động từ bên ngoài.
• Thành phần cấu tạo của cáp tín hiệu đồng trục được phân chia và sắp xếp hợp lý theo mục đích cuản từng lớp bao phủ.

2. Phân loại cap đồng trục

• Cáp đồng trục được phân ra thành nhiều loại khác nhau, đáp ứng được nhu cầu sử dụng khác nhau của từng khách hàng, từng dự án cụ thể. Một số loại cáp đồng trục bạn thường nghe thấy như: RG58, RG59, RG6, RG11, RG7, RG8, RG174, RG213, RG-56, 3C-2V, QR-320, QR-540, QR-715, QR-860, QR-1125, RG-179… Tuy nhiên, có 3 loại đồng trục được dùng phổ biến và bán nhiều nhất đó là RG6, RG11 và RG59

Cáp đồng trục RG6

• Cáp đòng trục RG6 dùng cho băng tần cơ bản với khoảng cách truyền tín hiệu gần
• Được cấu tạo từ 4 lớp, chất lượng đảm bảo cho việc sử dùng lâu dài và bền bỉ với thời gian, bên cạnh đó,
• cáp đồng trục còn có tính ứng dụng rộng rãi trong ngành công nghiệp truyền hình,
• camera quan sát và một số lĩnh vực khác.
• Đặc biệt đây là loại cáp đông trục nhỏ nhất dùng trong truyền hình cáp hoặc camera quan sát.
• Cáp RG6 có thể truyền xa khoảng 225m đến 545m.

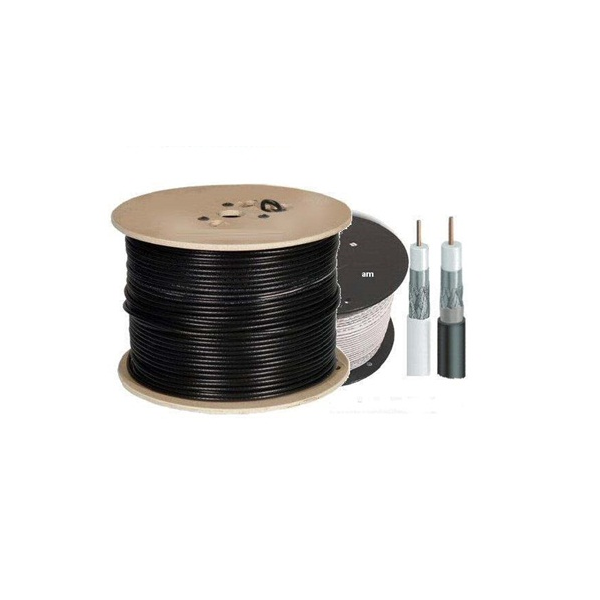

Cáp đồng trục RG11

• Cáp đồng trục RG11 dùng cho băng tần rộng với khoảng cách truyền tín hiện xa, thường được sử dụng như một trục cáp chính để truyền dữ liệu camera quan sát, truyền hình cáp,… Có thể truyền tín hiệu ở khoảng cách xa hơn 500m.

Cáp đồng trục RG59

• Với cấu tạo nhiều sợi đồng nhỏ bện xoắn lại với nhau tạo độ mềm dẻo cho sợi cáp nên đây là loại cáp đồng trục chuyên dùng cho hệ thống camera quan sát

3. Ưu nhược điểm của cáp đồng trục

• Cáp đồng trục RG6 và RG11 có ứng dụng giống nhau nhưng được sử dụng với những khoảng cách khác nhau.
• RG11 có thể truyền tín hiệu ở một dải tần số cao hơn RG6.
• RG11 có độ suy hao thấp hơn nên truyền được khoảng cách xa hơn.
• RG6 truyền được tín hiệu khoảng cách 600m, còn RG11 truyền được tín hiệu khoảng cách 1.100m.
• Nhược điểm của RG11 là giá thành cao, do độ dày của dây cáp và dây dẫn to hơn làm cho chi phí nguyên vật liệu tăng do đó giá của RG11 cao hơn RG6
• Một nhược điểm nữa của RG11 là thiêu linh hoạt, nguyên nhân do độ dày của dây. Cáp đồng trục RG11 không thể uốn cong quá nhiều theo các góc vì thế RG11 thường được dùng như 1 trục chính kết nối hai điểm ở khoảng cách xa.

Báo giá cáp đồng trục

•  Dây tín hiệu camera là loại dây đồng trục RG6, RG59, RG11, hoặc có tên gọi là Cáp 4C, 5C, 7C…
• Cấu tạo của dây tín hiệu thông dụng cho Camera hiện nay Cáp RG6-5C
• 128 sợi mát, 1 lớp bạc chống nhiễu, hoặc 2 lớp bạc chống nhiễu
• Dây hợp kim đồng đi được tín hiệu 300 – 400m
• Dây màu trắng hoặc đen, cuộn dài 100 mét, 200 mét hoặc 305 mét hoăc nhiều hơn (thông thường 305 mét/ 1 cuộn
• Thích hợp cho việc đi dây trong văn phòng, nhà xưởng, đi âm tường hoặc ngoài trời…

Dây Cáp Đồng trục RG6 ( 8.000 VND )

• Dây tín hiệu camera là loại dây đồng trục RG6, RG59, RG11, hoặc có tên gọi là Cáp 4C, 5C, 7C…
• Cấu tạo của dây tín hiệu thông dụng cho Camera hiện nay Cáp RG6-5C
• 128 sợi mát, 1 lớp bạc chống nhiễu, hoặc 2 lớp bạc chống nhiễu
• Dây hợp kim đồng đi được tín hiệu 300 – 400m
• Dây màu trắng hoặc đen, cuộn dài 100 mét, 200 mét hoặc 305 mét hoăc nhiều hơn (thông thường 305 mét/ 1 cuộn)
• Thích hợp cho việc đi dây trong văn phòng, nhà xưởng, đi âm tường hoặc ngoài trời…

Cáp Đồng trục Z43 – 5C FB-JF-75 ( 6.200 VND )

• Cáp đồng trục 5C lõi BC 96 sợi cho camera quan sát
• Dùng cho hệ thống truyền hình CATV, MATV, tivi, Camera giám sát
• Ruột dẫn bằng đồng trần, đơn
• Cách điện LDPE, băng nhôm chống nhiễu
• Lưới đan bảo vệ bằng nhôm. Dầu chống ẩm
• Vỏ bảo vệ PVC
• Cuộn 200m và 1000m đồng nguyên chất nhồi dầu

Dây Cáp Đồng trục RG59 ( 6.000 VND )

• Dây tín hiệu camera là loại dây đồng trục RG6, RG59, RG11, hoặc có tên gọi là Cáp 4C, 5C, 7C…
• Cấu tạo của dây tín hiệu thông dụng cho Camera hiện nay Cáp RG6-5C
• 128 sợi mát, 1 lớp bạc chống nhiễu, hoặc 2 lớp bạc chống nhiễu
• Dây hợp kim đồng đi được tín hiệu 300 – 400m
• Dây màu trắng hoặc đen, cuộn dài 100 mét, 200 mét hoặc 305 mét hoăc nhiều hơn (thông thường 305 mét/1 cuộn)

Cáp Đồng trục Henin – 5C-FB 75 ( 4.400 VND )

•
• Cáp đồng trục 5C lõi BC 96 sợi
• Dùng cho hệ thống truyền hình CATV, MATV, Tivi, Camera giám sát
• Ruột dẫn bằng hợp kim đồng trần, đơn
• Cách điện LDPE, băng nhôm chống nhiễu
• Lưới đan bảo vệ bằng nhôm. Dầu chống ẩm
• Vỏ bảo vệ PVC
